وصف المنتجات

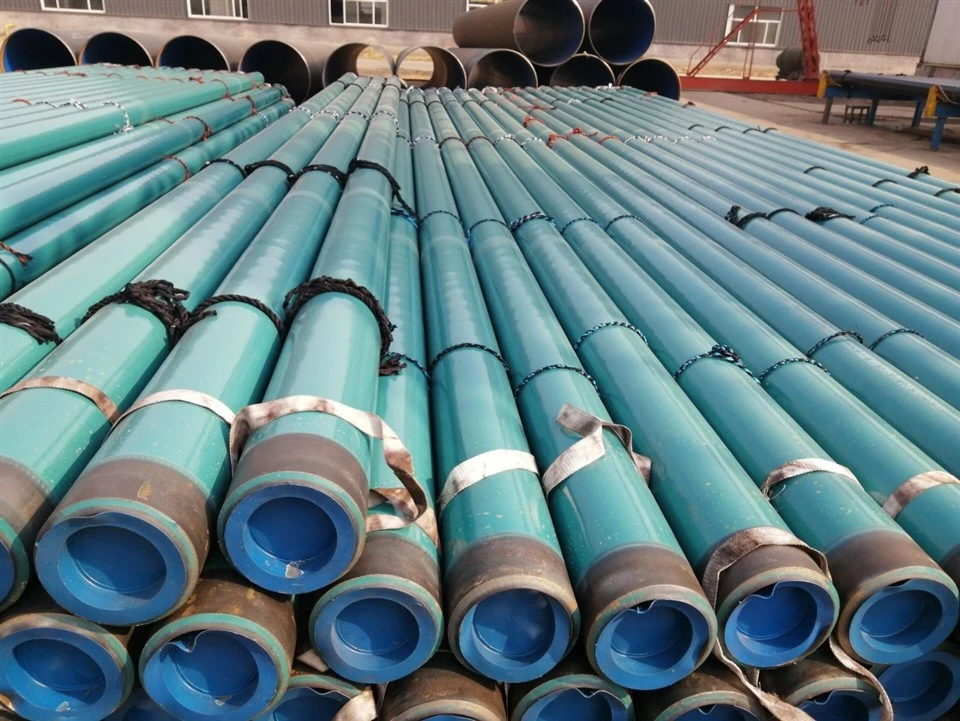

الأنابيب الفولاذية API 5L X60M PSL2 LSAW عبارة عن أنابيب خطية عالية القوة تم تصنيعها وفقًا لمواصفات معهد البترول الأمريكي لأنظمة نقل خطوط الأنابيب. يشير التصنيف "X60M" إلى الحد الأدنى من قوة الخضوع البالغة 60.000 رطل لكل بوصة مربعة (414 ميجا باسكال) مع حالة التسليم المدرفلة ميكانيكيًا حراريًا (TMCP). PSL2 (المستوى 2 لمواصفات المنتج) هو مستوى الجودة المحسن بمتطلبات أكثر صرامة بشكل ملحوظ من PSL1، بما في ذلك ضوابط كيميائية أكثر صرامة (الكربون أقل من أو يساوي 0.12%)، واختبار تأثير شاربي الإلزامي، وحدود القوة القصوى، والتحكم في نسبة الشد في الإنتاجية- إلى-، وإمكانية التتبع الكاملة.
يتم تطبيق عملية التصنيع LSAW (اللحام القوسي المغمور الطولي) - والمعروفة أيضًا باسم DSAW (اللحام القوسي المغمور المزدوج الجوانب) - على كل من اللحامات الداخلية والخارجية، مما يشكل كتلة لحام واحدة عالية الجودة-. تم تصميم هذه العملية خصيصًا لأنابيب الجدران الكبيرة-القطرية السميكة-المستخدمة في تطبيقات خطوط الأنابيب الصعبة. تعمل درجة X60M على سد الفجوة بين درجات القوة المتوسطة-(X42–X52) ودرجات القوة-المرتفعة (X70، X80)، مما يتيح ضغوط تشغيل أعلى مع أقسام جدران أقل سمكًا - مما يقلل من حمولة الفولاذ ووقت اللحام وتكاليف الشحن للمشاريع ذات المسافات الطويلة-.
| يصف | مواصفة |
| معيار | API 5L (الإصدار 46، متوافق مع ISO 3183) |
| مستوى مواصفات المنتج | بسل2 |
| درجة | X60M (L415M بتدوين ISO) |
| حالة التسليم | ملفوفة ميكانيكيًا حراريًا (TMCP) |
| عملية التصنيع | LSAW / DSAW (اللحام القوسي المغمور -مزدوج الجوانب) |
| طرق التشكيل | JCOE أو UOE |
| طلاء خارجي | طبقة واحدة-FBE وفقًا لمعيار ISO 21809-2 |
| المعلمة | يتراوح |
| القطر الخارجي (OD) | 406 ملم – 1,626 ملم (16 بوصة – 64 بوصة) |
| سمك الجدار (بالوزن) | 6.0 ملم – 50 ملم |
| طول | 6 م - 12 م قياسي؛ ما يصل إلى 18 م متاح |
| نهاية النهاية | نهايات عادية / نهايات مشطوفة (شطبة 30 درجة) |
| مصادر القدرة النووية (في) | التطوير التنظيمي (مم) | سمك الجدار (مم) | الوزن (كجم/م) |
| 16 | 406.4 | 12.7 | 123.3 |
| 20 | 508 | 12.7 | 155.1 |
| 24 | 609.6 | 14.3 | 209.9 |
| 30 | 762 | 15.9 | 292.5 |
| 36 | 914.4 | 19.1 | 421.6 |
| 40 | 1016 | 19.1 | 469.5 |
| 42 | 1066.8 | 22.2 | 571.6 |
| 48 | 1219.2 | 22.2 | 655.4 |
| 56 | 1422.4 | 25.4 | 874 |
| 60 | 1524 | 25.4 | 937 |
| 64 | 1625.6 | 28.6 | 1126.2 |
المواصفات الفنية
1. التركيب الكيميائي (PSL2، التحليل الحراري)
| عنصر | الحد الأقصى٪ | مقارنة PSL1 |
| الكربون (ج) | 0.0012 | PSL1 X60: تخفيض بنسبة 0.26% - 54% |
| السيليكون (سي) | 0.0045 | غير محدد لـ PSL1 |
| المنغنيز (من) | 0.016 | PSL1 X60: 1.40% |
| الفوسفور (ف) | 0.00025 | PSL1: 0.030% - أكثر صرامة |
| الكبريت (S) | 0.00015 | PSL1: 0.030% - أكثر صرامة |
| الفاناديوم (الخامس) | 0.0005 | - |
| النيوبيوم (ملحوظة) | 0.0005 | - |
| التيتانيوم (تي) | 0.0004 | - |
| مكافئ الكربون (CE) | أقل من أو يساوي 0.43 | غير محدد لـ PSL1 |
تعتبر السبائك الدقيقة- مع Nb وV وTi (وحدها أو مجتمعة) معيارًا لـ X60 لتحقيق القوة المطلوبة دون زيادة الكربون، مما يؤدي إلى تحسين قابلية اللحام وخفض CE
2 .الخصائص الميكانيكية (PSL2، جسم الأنبوب)
| ملكية | متطلبات |
| قوة العائد 0.2 روبية | 414–565 ميجا باسكال (60,000–82,000 رطل لكل بوصة مربعة) |
| قوة الشد جمهورية مقدونيا | أكبر من أو يساوي 517 ميجا باسكال (75000 رطل لكل بوصة مربعة) |
| أقصى قوة الشد | 758 ميجا باسكال (110.000 رطل لكل بوصة مربعة) |
| العائد-إلى-نسبة الشد (الحد الأقصى) | 0.93 |
| استطالة | أكبر من أو يساوي 20% |
| تأثير شاربي (0 درجة، الحجم الكامل-) | أكبر من أو يساوي 27 J (طولي) / أكبر من أو يساوي 21 J (عرضي) |
| صلابة (عام) | أقل من أو يساوي 250 HV10 نموذجيًا |
| صلابة (خدمة الحامض) | أقل من أو يساوي 22 HRC |
يحدد PSL2 كلاً من الحد الأدنى والحد الأقصى لقوة الخضوع، مما يضمن ليونة كافية ويمنع مشكلات القوة الزائدة- التي يمكن أن تؤثر على قابلية اللحام في الحقل. بالنسبة لخطوط الأنابيب تحت سطح البحر أو القطب الشمالي، يجب أن يظهر-اختبار تمزق الوزن (DWTT) عند درجة -20 أكبر من أو يساوي 85% من مساحة القص
3 .متطلبات المتانة (الحد الأدنى من التأثير العرضي، جسم الأنبوب)
| الأنابيب التطوير التنظيمي | طاقة التأثير (ي) |
| د أقل من أو يساوي 508 ملم | 27 (20) |
| 508 ملم < D أقل من أو يساوي 762 ملم | 27 (20) |
| 762 ملم < D أقل من أو يساوي 914 ملم | 40 (30) |
| 914 ملم < D أقل من أو يساوي 1219 ملم | 40 (30) |
القيم الموجودة بين قوسين مخصصة للعينات ذات الحجم الفرعي-حيثما ينطبق ذلك

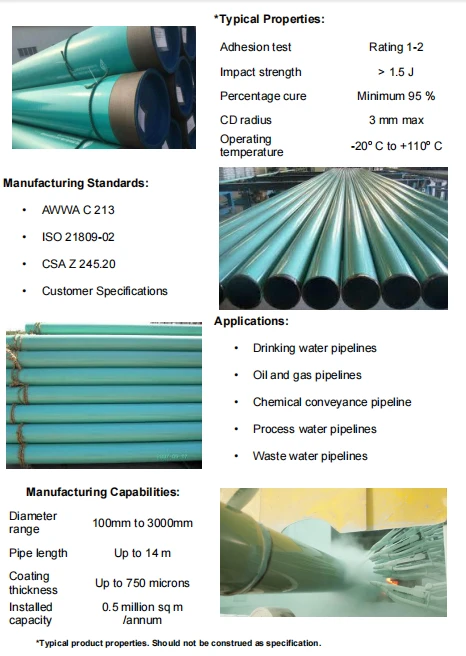

طلاء FBE الخارجي
1 نظرة عامة على الطلاء
Fusion-Bonded Epoxy (FBE) عبارة عن طلاء مسحوق متصلد بالحرارة يتم تطبيقه كهروستاتيكيًا على أسطح الأنابيب الفولاذية المسخنة مسبقًا- عند درجات حرارة تتراوح بين 180 درجة و250 درجة. عند ملامسته للركيزة الساخنة، يذوب مسحوق الإيبوكسي ويتدفق ويتفاعل كيميائيًا ليشكل طبقة صلبة ومستمرة ذات خصائص التصاق وحاجز فائقة.
يوفر FBE التصاقًا ممتازًا بالفولاذ حتى في ظل الغمر لفترة طويلة أو التعرض للتربة العدوانية. على عكس الطلاءات السائلة، لا يحتوي FBE على مذيبات، مما يزيل مخاطر الانكماش ويقلل بشكل كبير من عيوب المسامية. إنه يوفر مقاومة عالية لنفاذ الماء والأكسجين وأيونات الكلوريد - النواقل الرئيسية الثلاثة لتآكل الطلاء تحت-.
2 مواصفات الطلاء
| المعلمة | مواصفة |
| معيار | ISO 21809-2 (FBE طبقة واحدة) |
| سمك الفيلم الجاف (DFT) | 350-500 ميكرومتر (قياسي) |
| درجة حرارة التطبيق | 180-250 درجة |
| طريقة التطبيق | رذاذ كهرباء |
| معيار التفتيش | أمب SP0188 / أستم G8 |
| كشف العطلة | اختبار شرارة الجهد العالي-، 100 فولت لكل سمك اسمي 25 ميكرومتر |
| قياس DFT | أكبر من أو يساوي 4 قراءات لكل مفصل، موزعة شعاعيًا |
3 مزايا طلاء FBE
- التصاق متفوقة- رابطة كيميائية وميكانيكية قوية مع الركيزة الفولاذية
- خالٍ من المذيبات-- لا يوجد انبعاثات للمركبات العضوية المتطايرة، ولا يوجد مسامية انكماش
- مقاومة نفاذية عالية- حاجز ضد الماء وأيونات O₂ وCl
- مقاومة التفكك الكاثودي- يحافظ على سلامة الطلاء تحت CP
- سجل حافل- مطبق على خطوط الأنابيب لأكثر من 50 عامًا
التطبيقات
تم تصميم الأنابيب API 5L X60M PSL2 LSAW مع طلاء خارجي FBE لظروف الخدمة الصعبة عبر العديد من الصناعات:
| صناعة | طلب | لماذا X60M PSL2 FBE |
| نقل النفط والغاز | خطوط الأنابيب البرية-المسافات الطويلة، وخطوط الغاز الرئيسية ذات الضغط العالي-(3–8 ميجا باسكال) | قوة الإنتاجية العالية تمكن الجدار الأرق. تضمن صلابة PSL2 إيقاف التشقق؛ FBE يحمي من تآكل التربة |
| البحرية وتحت سطح البحر | تصدير خطوط التدفق، والناهضين، وأنابيب المنصة | PSL2 إلزامي في الخارج؛ FBE مناسب للخدمة المغمورة وفقًا لمعيار ISO 21809-2 |
| خدمة الحامض | حقول المحتوى العالي H₂S (NACE MR0175 / ISO 15156) | متوفر مع اختبار HIC/SSC؛ التحكم في الصلابة أقل من أو يساوي 22 HRC |
| نقل المياه | -أنابيب مياه عالية الضغط، ومكابس | يوفر FBE حماية ضد التآكل متوافقة مع -مياه الشرب-. |
| حقن CCS/CO₂ | خطوط أنابيب احتجاز الكربون وتخزينه | يُفضل X60M للحصول على قوة أعلى في العمق؛ FBE يقاوم نفاذ ثاني أكسيد الكربون |
| الهيكلية / تتراكم | أرصفة الجسور، وأساسات الموانئ، وأعمدة الرياح البحرية | قطر كبير وقدرة جدار سميك. FBE للبيئات البحرية |
| التعدين والطين | خطوط الأنابيب-الطويلة لمركزات المعادن | -جدار سميك مقاوم للتآكل؛ FBE يحمي من التربة العدوانية |
أنبوب LSAW هو نوع الأنبوب القياسي -لخطوط أنابيب نقل النفط والغاز لمسافات طويلة، وأنابيب المياه، والركائز الهيكلية عندما تتجاوز الأقطار ما يمكن أن يوفره السلس أو المتفجرات من مخلفات الحرب
التعليمات
س1: ما الفرق بين PSL1 وPSL2؟
يحتوي PSL2 على متطلبات أكثر صرامة من PSL1: ضوابط كيميائية أكثر صرامة (خاصة الكربون أقل من أو يساوي 0.12% مقابل . 0.26% لـ PSL1)، واختبار تأثير شاربي الإلزامي، والحد الأقصى المحدد لقوة الخضوع، وحدود مكافئ الكربون (CE أقل من أو تساوي 0.43)، والتحكم في نسبة الشد في العائد - إلى - (أقل من أو يساوي 0.93)، واختبار الموجات فوق الصوتية بنسبة 100% التماس اللحام. يتطلب PSL2 أيضًا إمكانية تتبع أرقام الحرارة الكاملة-لكل MSS SP-25-28.
قاعدة القرار:بالنسبة لأي خط يعمل فوق 100 بار، أو الخدمة الحامضة (H₂S)، أو في الخارج، حدد PSL2 - وليس PSL1.
س 2: لماذا تختار LSAW عبر الأنابيب غير الملحومة أو الأنابيب المتفجرة من مخلفات الحرب؟
تعتبر أنابيب LSAW هي الخيار المفضل لتطبيقات الجدران-القطرية السميكة-الكبيرة (OD > 16″) حيث تصل الأنابيب غير الملحومة وأنابيب المتفجرات من مخلفات الحرب إلى حدود التصنيع الخاصة بها. تنتج عملية اللحام بالقوس المغمور-المزدوج الجوانب لحامًا عالي التكامل-مع خواص ميكانيكية ممتازة. يتم إنتاج أنابيب LSAW من ألواح فولاذية مقطوعة -إلى-طولية، مما يسمح بالتحكم الدقيق في الكيمياء والأبعاد.
س3: ماذا يعني "X60M"؟
يشير "X60" إلى حد أدنى لقوة الخضوع يبلغ 60.000 رطل لكل بوصة مربعة (414 ميجا باسكال). يشير "M" إلى أن حالة التسليم ملفوفة ميكانيكيًا حراريًا (TMCP). اللاحقة "M" خاصة بـ PSL2 وتشير إلى أن الأنبوب تم إنتاجه من خلال الدرفلة الخاضعة للتحكم باستخدام السبائك الدقيقة-، مما يؤدي إلى بنية حبيبية أكثر دقة وصلابة محسنة وقابلية لحام أفضل مقارنةً بالظروف الطبيعية أو -المدرفلة.
س 4: ما هو سمك طلاء FBE الموصى به؟
بالنسبة لتطبيقات خطوط أنابيب النقل القياسية، يجب أن يكون سمك الفيلم الجاف FBE (DFT) 350-500 ميكرومتر. قد تتطلب المشاريع الخاصة سمكًا أعلى. يتم قياس DFT باستخدام أجهزة قياس الحث بالموجات فوق الصوتية أو المغناطيسية المعايرة، مع ما لا يقل عن أربع قراءات لكل مفصل موزعة شعاعيًا لضمان التوحيد المحيطي.
س 5: هل يمكن استخدام هذا الأنبوب في الخدمة الحامضة؟
نعم، مع متطلبات إضافية. بالنسبة للخدمة الحامضة (البيئات التي تحتوي على H₂S-)، يجب أن يتوافق الأنبوب مع NACE MR0175 / ISO 15156. قد يلزم إجراء اختبارات إضافية بما في ذلك HIC (TM0284) وSSC (TM0177). يجب التحكم في الصلابة إلى أقل من أو يساوي 22 HRC. يجب تقليل محتوى الكربون بشكل أكبر، ويجب إبقاء CE منخفضًا قدر الإمكان.
س6: ما هي الاختبارات والوثائق المقدمة؟
كل شحنة تشمل:
EN 10204 شهادة اختبار النوع 3.1 أو 3.2 مطحنة
التحليل الكيميائي (الحرارة والناتج)
تقارير اختبار الشد (الخضوع، النهائي، الاستطالة، نسبة Y/T)
نتائج اختبار التصادم Charpy V-(3 عينات في درجة حرارة المشروع)
سجل الاختبار الهيدروستاتيكي (تم اختبار كل طول أنبوب)
اختبار بالموجات فوق الصوتية بنسبة 100% لدرزات اللحام وفقًا لمعيار ASTM E213
تقارير التفتيش الأبعاد والبصرية
يتوفر -فحص من طرف ثالث (SGS، وBV، وTUV، وIntertek)
س 7: ما هي المهلة الزمنية النموذجية؟
الطلبات القياسية: 8-12 أسبوعًا. الدرجات المخصصة أو مواصفات الطلاء: 12-16 أسبوعًا. عينة الأنابيب المتاحة للتأهيل (موك 5 قطع).

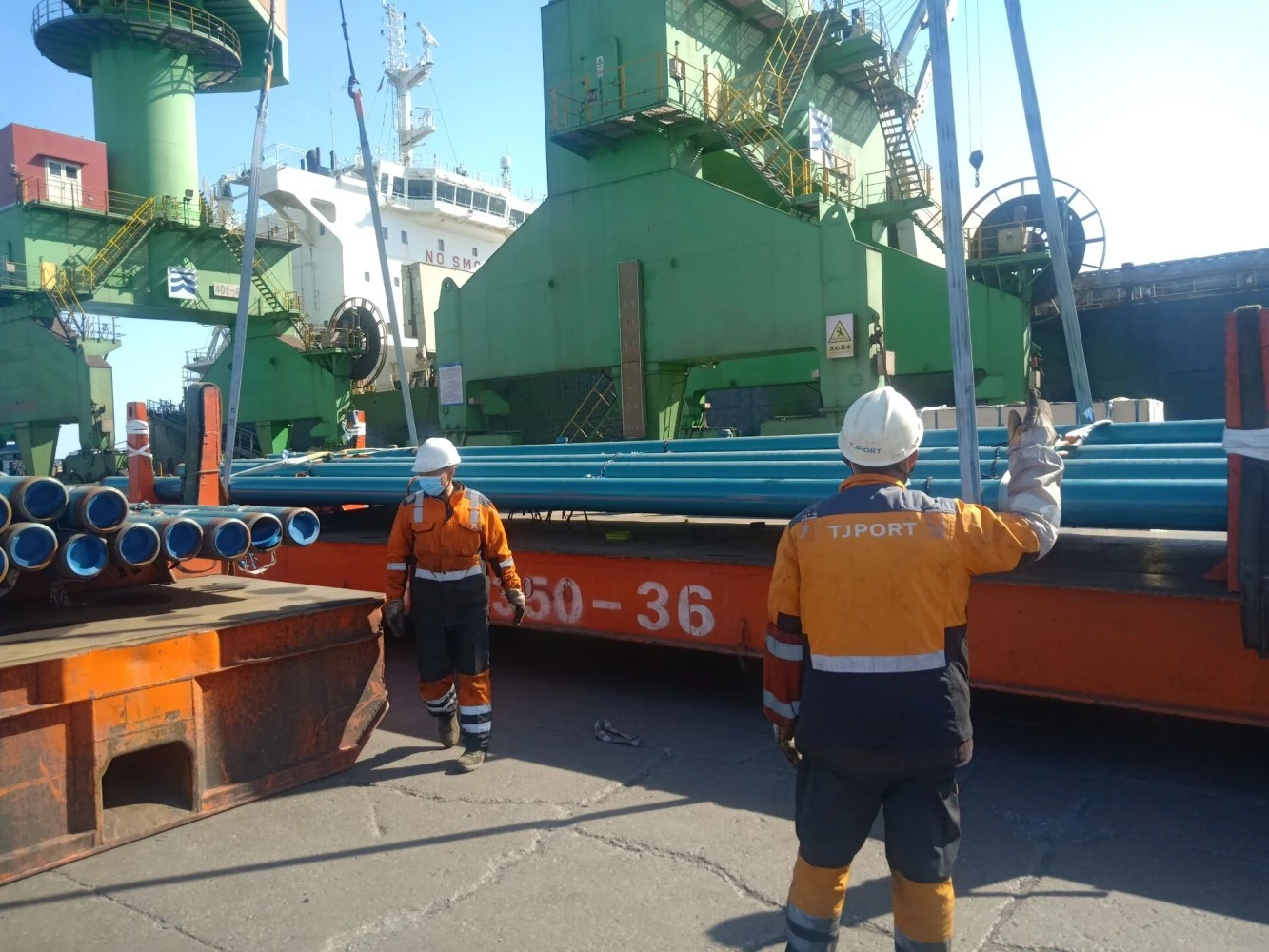

س 8: كيف يتم وضع علامة على الأنبوب وتعبئته للتصدير؟
يتم رسم نهايات الأنابيب وفقًا لـ API 5L مع الشركة المصنعة، والدرجة (على سبيل المثال، "5L X60 PSL2")، والعملية (LSAW)، ورقم الحرارة، وNPS، وسمك الجدار، والطول، والسنة المرجعية القياسية. ترميز الألوان وفقًا لمعيار API 5L Annex G: يتم تمييز X60 عادةً بشريط أصفر-35. تشمل خيارات التغليف حزمًا سداسية (1.5-3 طن، شريط فولاذي مع أغطية طرفية بلاستيكية) أو سائبة في حاويات للأنابيب ذات القطر الكبير
